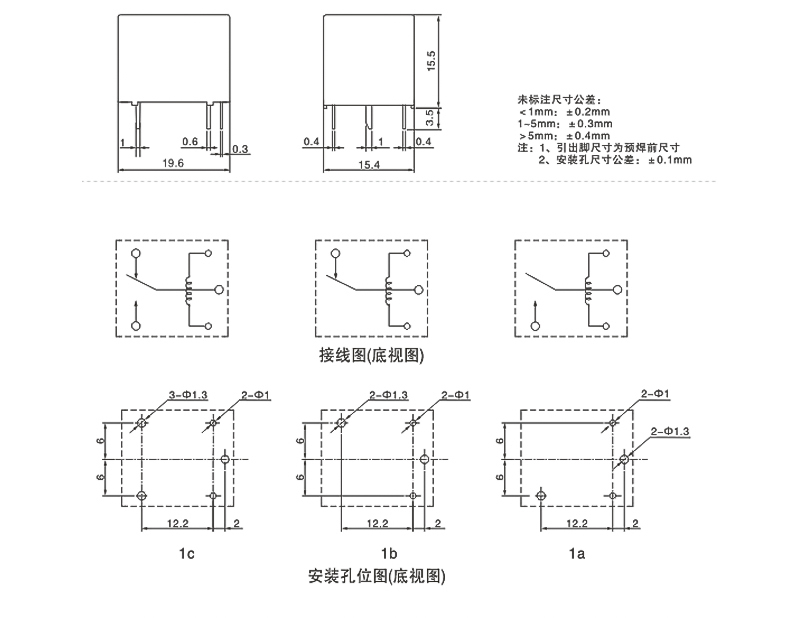

群鷹淺談24v繼電器工作原理接線圖

   24v繼電器是一種電子控制器件，它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路），群鷹智控認為通常應用于自動控制電路中，它實際上是用較小的電流。較低的電壓去控制較大電流。較高的電壓的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。

  24v電磁繼電器一般由電磁鐵,銜鐵,彈簧片，觸點 等組成的，其工作電路由低壓控制電路和高壓工作電路兩部分構成。電磁繼電器還可以實現遠距離控制和自動化控制。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）釋放。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“常閉觸點”。

  24v繼電器的應用領域：家用電器,智能家居,安防設備,照明電子,測量儀器,可穿戴設備,汽車電子,網絡通信,3C數碼,醫療電子,物聯網IoT, 新能源,軍工/航天,廣電教育
